XD71X-10信號蝶閥系本公司引進消化吸收技術，它由手動蝶閥與回信器（機械式或接近式）組成，主要應用在手動操作時，遠距離開關信號需要反饋到計算機顯示場合。
特點
信號球閥具有結構緊湊、體積小、重量輕、安裝方便等特點， 可廣泛應用在石油、化工、冶金、電站、輕工等領 域，對油、水、氣及紙漿或纖維狀流體進行自動調 節或切斷控制

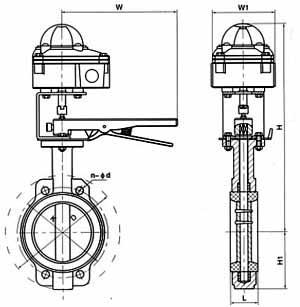

結構示意圖
主要外形和連接尺寸 單位Unit:（mm）
| XD71X-10 | ||||||||
|---|---|---|---|---|---|---|---|---|
| 通徑 | L | D | K | n-Фd | H | H1 | W | W1 |
| 50 | 43 | 165 | 125 | 4-Ф18 | 80 | 320 | 266 | 90 |
| 65 | 46 | 185 | 145 | 4-Ф18 | 89 | 330 | 266 | 90 |
| 80 | 46 | 200 | 160 | 8-Ф18 | 95 | 340 | 266 | 90 |
| 100 | 52 | 220 | 180 | 8-Ф18 | 114 | 360 | 266 | 90 |
| 125 | 56 | 250 | 210 | 8-Ф18 | 127 | 380 | 266 | 90 |
| 150 | 56 | 285 | 240 | 8-Ф22 | 139 | 390 | 266 | 90 |
| 200 | 60 | 340 | 295 | 8-Ф22 | 175 | 525 | 125 | 90 |
| 250 | 68 | 395 | 350 | 12-Ф22 | 203 | 555 | 125 | 90 |
| 300 | 78 | 445 | 400 | 12-Ф22 | 242 | 610 | 190 | 90 |
